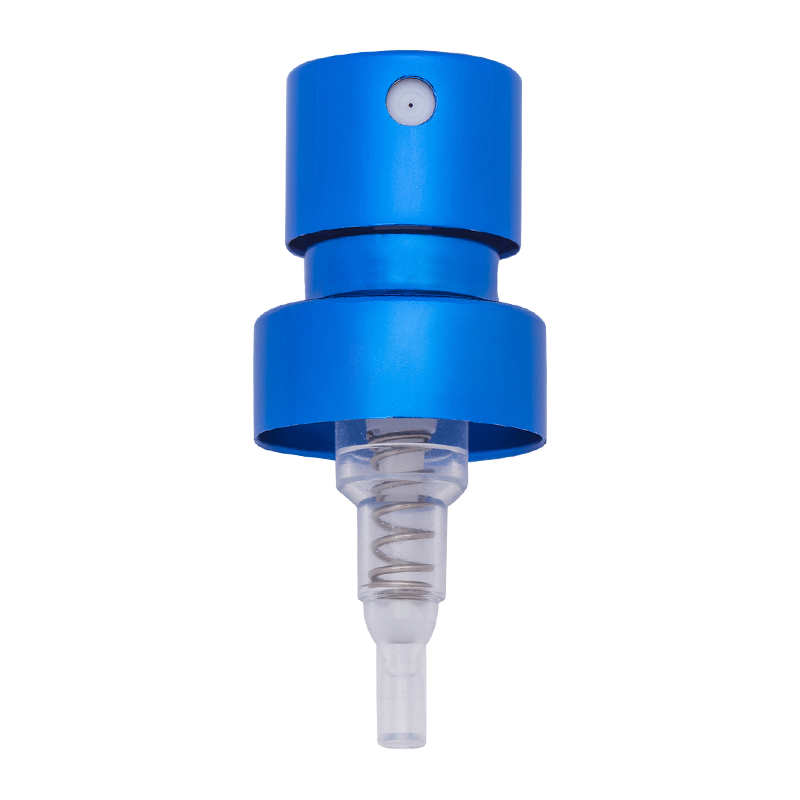

XY-PT-⊘15JDAB 15mm Crimp parfym fin dimma pump spruta kort typ

Hur man förbättrar sprayens enhetlighet 15 mm crimp parfym dimma pump kort munstycke ?

Spraylikformighet är kärnprestandaindikatorn för parfymmunstycket, vilket direkt påverkar användarens upplevelse av doftspridningseffekten. Det 15 mm korta munstycket för parfymdimmapumpen har en kompakt struktur och är lämplig för behållare med liten diameter. Förbättringen av dess sprutlikformighet kräver en samordnad optimering av designnoggrannhet, materialegenskaper, produktionsprocess och teststandarder. Följande specifika planer utvecklas utifrån flera dimensioner:

1. Optimera munstyckets kärnkonstruktion

Munstyckets strukturella design är grunden för att bestämma sprayens enhetlighet, och det är nödvändigt att göra fina förbättringar i de tre nyckeldelarna av vätskekanalen, finfördelningskomponenten och krimptätningen.
Strömlinjeformad design av vätskekanal
Den inre vätskekanalen (inklusive vätskeinloppet, styrhålet och munstyckshålet) på det 15 mm korta munstycket måste anta en strömlinjeformad struktur för att undvika räta vinklar, utsprång och andra konstruktioner som är utsatta för turbulens. Genom simulering av beräkningsvätskedynamik (CFD) optimeras gradientkurvan för kanalens innerdiameter för att säkerställa att parfymen flyter smidigt i kanalen och minska atomiseringsavvikelsen orsakad av ojämn flödeshastighet. Till exempel övergår den inre diametern av kanalen från vätskeinloppet till munstyckshålet mjukt från 1,2 mm till 0,8 mm, så att vätskan bildar ett stabilt laminärt tillstånd under tryck, vilket lägger grunden för enhetlig finfördelning.
Högprecisionsbearbetning av finfördelningshål
Munstyckshålet är en nyckelkomponent i finfördelningen, och dess öppningsnoggrannhet och formsymmetri påverkar direkt sprayformen. Det rekommenderas att använda lasermikrohålsbehandlingsteknik för att kontrollera bländartoleransen inom ±0,005 mm för att säkerställa att kanalens innervägg är slät och gradfri. Samtidigt antas en symmetrisk flerhålsdesign (som 3-4 atomiseringshål med en diameter på 0,3 mm är jämnt fördelade i en ring) för att få vätskan att spruta ut synkront från flera riktningar, och sprayavvikelsen som kan genereras av en enda kanal kompenseras av luftflödesinterferens, vilket förbättrar den övergripande likformigheten.
Matchning av crimpstruktur och tätning
Crimpdesignen måste säkerställa koncentriciteten hos munstycket och flaskkroppen. Om monteringsavvikelsen överstiger 0,1 mm kan det orsaka ojämnt tryck på vätskan och problem med överdriven eller svag lokal spray. Därför måste djupet på kortplatsen och höjden på spännets utsprång strikt matchas med flaskans diameter, och den elastiska kompensationen av silikontätningsringen måste användas för att säkerställa att munstycket är helt i linje med flaskkroppens axel efter montering för att undvika tryckfördelningsobalans orsakad av lutning.

2. Förbättra materialprestanda och ytbehandlingsprocessen

Materialets fysikaliska egenskaper och yttillstånd kommer att påverka vätskans fluiditet och finfördelningseffekt. Det är nödvändigt att välja material och optimera ytbehandlingsprocessen på ett målinriktat sätt.
Välj material med låg friktionskoefficient
Det rekommenderas att använda modifierad POM (polyoximetylen) eller LCP (flytande kristallpolymer) för kärnkomponenterna i munstycket (såsom kolvar och ventilkärnor). Dessa material har utmärkt slitstyrka och låg friktionskoefficient (≤0,2), vilket kan minska motståndsfluktuationen hos vätskan under flödesprocessen. Tillsätt samtidigt fluorbeläggning (som PTFE) på ytan i kontakt med vätskan för att minska vidhäftningen av vätskan, undvika instabilt flöde orsakat av lokala rester och säkerställa enhetlig sprayvolym.
Precisionsoxidationsbehandling av aluminiumyta
För munstycken som innehåller aluminiumdelar (som tryckstänger och skal) behöver ytfinishen och hårdheten förbättras genom anodiseringsprocessen. Oxidfilmens tjocklek styrs till 8-12μm, och filmskiktet är enhetligt och hålfritt, vilket undviker fenomenet med vätska som hänger på väggen på grund av grov yta. Till exempel använder Zhangjiagang XinYe Chemical Sprayer Co., Ltd en helautomatisk oxidationsproduktionslinje i aluminiumoxidytbehandlingsprocessen. Genom att noggrant kontrollera elektrolytkoncentrationen och strömtätheten säkerställs konsistensen hos aluminiumkomponentens yta, vilket ger en stabil fysisk grund för smidig passage av vätska.
Materialstabilitet för tätningar
Tätningar (som silikonpackningar) i läckagesäker design måste använda livsmedelsgodkänd silikon med stark kemisk beständighet, och Shore A-hårdheten styrs till 50-60 grader, vilket inte bara säkerställer god tätning, utan även ger stabil elastisk återkoppling vid pressning. Genom att justera vulkaniseringsprocessen av silikon reduceras inre bubblor och föroreningar, tryckläckage orsakat av ojämn deformation av tätningar undviks och trycket på vätskan i munstycket säkerställs att vara stabilt, vilket ger kontinuerlig kraft för jämn finfördelning.

3. Förbättra produktionsprocessen och automatisk kontroll

Precisionskontroll i produktionsprocessen är nyckeln för att säkerställa genomförandet av designplanen, och mänskliga fel måste minskas genom standardiserade processer och automatiserad utrustning.
Parameteroptimering av formsprutning
Munstyckets plastdelar (såsom flödesstyrningshålrummet och finfördelarsätet) måste produceras av en högprecisionsformsprutningsmaskin, med fokus på att kontrollera injektionstemperaturen (såsom POM-material kontrollerat vid 190-210 ℃), hålla trycket (30-50MPa) och kylningstid som orsakar släckningstid (15-20hrs) och blixt. Ett kontrollsystem med sluten slinga används för att övervaka kavitetstrycket och temperaturen i realtid för att säkerställa dimensionskonsistensen för varje produktsats, som att kontrollera koncentricitetsfelet för spridarsätet inom 0,02 mm.
Exakt positionering av automatiserad montering
Monteringsprocessen för munstycket (såsom dockningen av spridarhålet och flödesstyrhålet, matchningen av fjädern och kolven) måste anta en visuellt styrd automatiserad monteringslinje, med en CCD-kamera för att upptäcka komponenternas position i realtid, och samarbeta med positioneringsnoggrannheten på mikronnivå för robotarmens (±0) komponentfel för att säkerställa att 01-felet inte gör det. överstiga 0,03 mm. Detta automatiserade produktionsläge kan effektivt undvika slumpmässigheten med manuell montering. Till exempel säkerställer den automatiska monteringslinjen för Zhangjiagang XinYe Chemical Sprayer Co., Ltd. monteringsnoggrannheten för varje munstycke genom synkron detektering med flera stationer, vilket ger processgaranti för spraylikformighet.
Konsistenskontroll av ytbehandling av aluminiumoxid
Oxidationsbehandlingen av aluminiumdelar kräver strikt kontroll av elektrolytsammansättningen (såsom svavelsyrakoncentration 150-200g/L), temperatur (18-22℃) och oxidationstid (20-30 minuter). Elektrolytkoncentrationen hålls stabil genom det automatiska vätskepåfyllningssystemet för att undvika skillnader i vätskeflödesmotstånd orsakade av ojämn filmtjocklek. Samtidigt används ultraljudsrengöring för att avlägsna kvarvarande föroreningar efter oxidation för att säkerställa att ytråheten Ra≤0,8μm och minska oregelbunden vidhäftning av vätska på ytan.

4. Stärka detektionsstandarder och kvalitetskontroll

Etablera ett fullprocessdetekteringssystem för att upptäcka avvikelser i tid genom exakt mätning och dataanalys för att uppnå sluten kretsstyrning av sprayens enhetlighet.
Kvantitativ detektering av spraymorfologi
En laserpartikelstorleksanalysator och en höghastighetskamera används för att detektera sprayen från munstycket, registrera droppdiameterfördelningen (målet Dv50 styrs till 20-30μm, och förhållandet mellan Dv90 och Dv10 är ≤2,5) och sprayvinkeln (30°±5° rekommenderas) för att säkerställa att droppfördelningen är likformig. Samtidigt detekteras spraytäckningsdensiteten inom ett avstånd av 10 cm av ett dimfördelningsinstrument, och avvikelsen för antalet droppar per ytenhet måste inte vara mer än 5 %, vilket undviker lokal överdensitet eller övergleshet.
Tryckstabilitetstest
Simulera det faktiska användningsscenariot och upptäck fluktuationsvärdet för sprayflödet (≤±3%) under olika presskrafter (2-5N) och flasktryck (0,2-0,4MPa) för att säkerställa att sprayvolymen förblir stabil när användarens presshastighet ändras. Tryckkurvan under pressningsprocessen registreras i realtid av en trycksensor för att eliminera produkter med plötsliga tryckförändringar orsakade av slitage på ventilkärnan eller dålig tätning.
Tillförlitlighetsverifiering av hela livscykeln
Accelererade åldringstester (såsom 5 000 presscykler) utförs för att detektera dämpningen av spraylikformighet, vilket kräver att förändringshastigheten för droppdiametern efter cykeln inte överstiger 10 %. Samtidigt testas tätnings- och sprayprestandan i hög- och lågtemperaturmiljöer (-5°C till 40°C) för att säkerställa att den stabila finfördelningseffekten kan bibehållas under extrema förhållanden, i linje med de strikta standarderna för ISO9001-2008 kvalitetssystemcertifiering.

5. Samverkande försörjningskedja och optimering av kundernas efterfrågan

Förbättringen av spraylikformigheten måste kombineras med kundernas faktiska användningsscenarier, och skräddarsydda tjänster används för att möta anpassningsbehoven för olika parfymformler.
Riktad mögelutveckling
Olika parfymer har olika viskositet och ytspänning (som alkoholhaltiga parfymer och eteriska oljor har olika flytbarhet), och munstyckets inre struktur måste justeras enligt kundens formel. Till exempel är ett större styrhål utformat för parfymer med hög viskositet, och ett stänksäkert styrskydd läggs till för parfymer med låg ytspänning. Zhangjiagang XinYe Chemical Sprayer Co., Ltd har en oberoende formutvecklingsverkstad som snabbt kan anpassa formar efter kundens behov och säkerställa att sprayens enhetlighet anpassas till specifika formler genom att justera flödeskanalparametrarna.
Steg-för-steg-processjusteringsplan
Med tanke på skillnaderna mellan provproduktion i små partier och storskalig massproduktion formuleras steg-för-steg processparametrar. Till exempel används 3D-utskrift för att snabbt verifiera den strukturella designen under testproduktionsfasen, och automatiserad utrustning används för att stelna parametrarna under massproduktionsfasen. Samtidigt tillhandahålls flera produktionsplaner för kunderna att välja mellan, vilket balanserar kostnad och effektivitet samtidigt som enhetlighet säkerställs.
