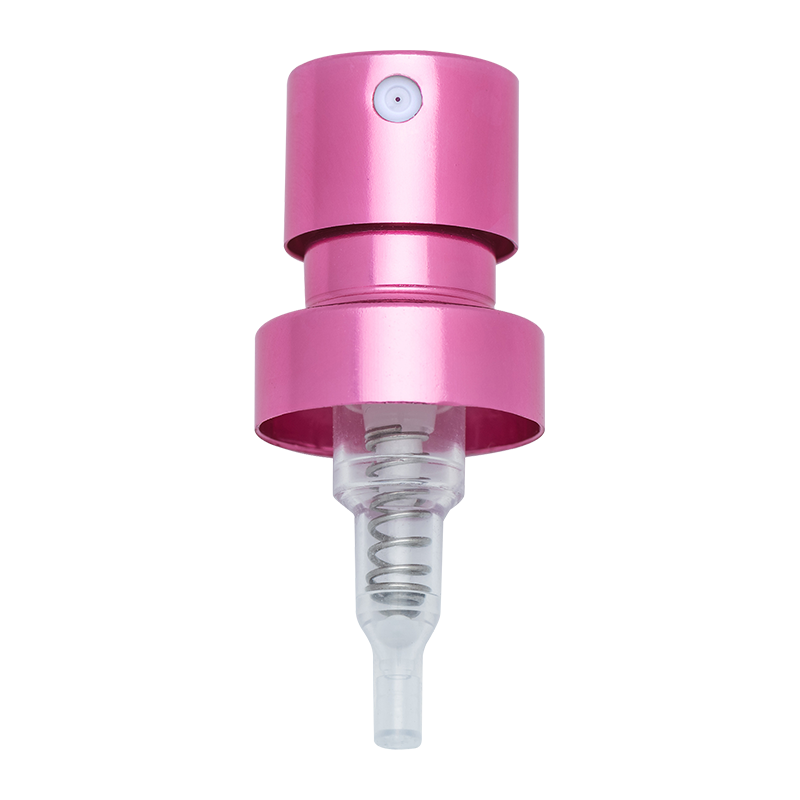

XY-PT-⊘15ABMG 15mm Crimp parfym fin dimma pump spruta kort typ

Hur man designar finfördelningsöppningen på 15 mm crimp parfym fin mist pump kort munstycke för att uppnå bästa effekt?

Som kärnkomponenten i parfymförpackningen påverkar atomiseringseffekten av det 15 mm korta munstycket för parfym med findimma pumpen direkt användarens upplevelse av parfymanvändning och produkttextur. Som en nyckelparameter som bestämmer finfördelningseffekten måste finfördelningsöppningen vara heltäckande utformad i kombination med flerdimensionella faktorer som vätskemekanik, materialegenskaper och användningsscenarier för att uppnå den bästa effekten av "enhetlig fin dimma, stabil spray och måttlig doftretention".

1. Design av grundläggande bländarparametrar baserade på fluidmekanik

Kärnan i finfördelning är att när en vätska passerar genom en liten öppning under tryck, interagerar den med luftskjuvkraften på grund av den kraftiga ökningen av flödeshastigheten för att bilda dispergerade dropppartiklar. För det korta munstycket på 15 mm måste bländarens design först uppfylla kärnkravet för "fin dimma" - vanligtvis måste droppdiametern på ett parfymmunstycke av hög kvalitet kontrolleras mellan 5-30 μm. För grovt leder till ojämn spray och för stark doftretention. För fin avdunstar lätt snabbt på grund av för lätta droppar, vilket förkortar doftretentionstiden.
Ur flödesmekanikens perspektiv är öppningen och droppdiametern positivt korrelerade, men inte linjärt. Experimentella data visar att när öppningen är i intervallet 0,1-0,3 mm kan droppdiametern stabiliseras i det ideala intervallet 10-20 μm: när öppningen är mindre än 0,1 mm, även om finare droppar kan bildas, är det lätt att orsaka blockering på grund av överdriven ytspänning av vätskan, särskilt i den eteriska oljekomponenten och kan finnas kvar i en perfym. kristallisera; när öppningen är större än 0,3 mm kommer droppdiametern att överstiga 30 μm, och fenomenet "vattenpelare" eller "stänk av stora droppar" kommer att uppstå, vilket förstör den känsliga känslan av sprayen. Därför rekommenderas finfördelningsöppningen för det 15 mm korta munstycket att baseras på intervallet 0,15-0,25 mm och sedan finjusteras efter specifika behov.
Samtidigt måste öppningens bildförhållande (förhållandet mellan öppningslängden och diametern) matcha pumptrycket. Det korta munstycket har en kompakt struktur, ett kort pumpslag och relativt begränsat tryck, och bildförhållandet styrs vanligtvis mellan 2:1-3:1. Om bildförhållandet är för stort (som mer än 4:1), kommer motståndet hos vätskan som passerar genom öppningen att öka avsevärt, vilket kan leda till otillräcklig spraykraft och intermittent dimma; om bildförhållandet är för litet (såsom mindre än 1:1), är vätskeflödet för högt, och dropparna är benägna att "spruta" på grund av överdriven kinetisk energi och kan inte bilda ett koncentrerat sprayområde.

2. Bländarlayoutdesign som matchar crimpstrukturen

15 mm crimpdesignen kännetecknas av snabb anslutning till parfymflaskans mun genom snäppet, kompakt struktur och behov av att anpassa sig till bärbara scener, så bländarens layout måste vara kompatibel med stabiliteten och tätningen av crimpstrukturen.
Ur strukturmekanikens perspektiv måste öppningens position undvika krimpspänningspunkten. Diametern på det 15 mm korta munstycket är begränsad, och spännet är vanligtvis fördelat på kanten av munstycket. Bländaren bör ställas in i det centrala området, och avståndet från spännet bör inte vara mindre än 3 mm för att undvika deformation av öppningen på grund av spänningsöverföring under monteringen av spännet, vilket påverkar spraystabiliteten. Till exempel, när man designar munstycket i 15 mm-serien, kommer Zhangjiagang XinYe Chemical Sprayer Co., Ltd att använda spänningssimulering i formutvecklingsstadiet för att säkerställa att öppningspositionen är i området med minsta strukturella spänning, kombinerat med den exakta placeringen av dess automatiserade monteringsutrustning för att säkerställa konsistensen av öppningsstorleken.
Dessutom kräver spännets tätningsprestanda att spelet mellan öppningen och pumpkroppen kontrolleras mellan 0,01-0,03 mm. Om spelrummet är för stort är det lätt att orsaka vätskeläckage; om spelrummet är för litet kan öppningen klämmas och deformeras på grund av monteringsfel. Därför måste öppningens bearbetningsnoggrannhet nå ±0,005 mm, vilket är beroende av högprecisionsprocesser för aluminiumstämpling och formsprutning. Zhangjiagang XinYe Chemical Sprayer Co., Ltd förlitar sig på en komplett produktionskedja, från aluminiumstämpling till formsprutning. Hela processtyrningen kan uppfylla sådana krav på högprecisionsbehandling och ge grundläggande garantier för bländarens stabilitet.

3. Bländarmaterial och ytbehandling anpassad till parfymingredienser

Parfymingredienser är komplexa, inklusive alkohol, eteriska oljor, dofter, etc. Eteriska oljors viskositet och frätande förmåga kommer att påverka öppningens hållbarhet och finfördelningseffekt. Därför måste materialvalet och ytbehandlingen av öppningen anpassas till parfymingredienserna.
När det gäller material är öppningen på det 15 mm korta munstycket vanligtvis gjord av rostfritt stål eller keramik. Rostfritt stål har god korrosionsbeständighet och är lämplig för parfymer med mer alkohol; Keramiska material har hög ytjämnhet, är inte lätta att lämna eteriska oljekomponenter, kan minska risken för igensättning och är särskilt lämpliga för exklusiva parfymer som innehåller naturliga eteriska oljor. Jämnheten på öppningens innervägg måste vara under Ra0,8μm. För hög grovhet kommer att orsaka turbulens i vätskan i hålet, vilket förstör finfördelningens enhetlighet. Ytbehandlingsprocessen av aluminiumoxid kan förbättra materialets ytjämnhet och korrosionsbeständighet, vilket ger stöd för en långsiktigt stabil användning av öppningen.
För parfymer som innehåller silikonbaserade ingredienser måste öppningen vara hydrofob (som beläggning) för att förhindra att vätskan fäster vid hålet och bildar en flytande film, vilket resulterar i en gradvis minskning av mängden spray. För icke-alkoholhaltiga emulsionsprodukter måste öppningen ökas på lämpligt sätt till 0,25-0,3 mm, och innerväggens jämnhet bör förbättras för att förhindra att emulsionen täpper till öppningen på grund av hög viskositet.

4. Dynamisk anpassningsdesign av bländaren i kombination med användningsscenariot

Den "korta" designen av det 15 mm korta munstycket gör det lämpligt för bärbara scenarier. Användare kan använda den i olika temperatur- och luftfuktighetsmiljöer, så bländarens design måste ta hänsyn till miljöfaktorernas inverkan på finfördelningseffekten.
När det gäller temperaturanpassningsförmåga måste bländaren reservera en marginal för termisk expansion och sammandragning. När omgivningstemperaturen stiger från -5 ℃ till 40 ℃ kommer metallmaterialets porstorlek att ändras med 0,001-0,003 mm på grund av termisk expansion och sammandragning. Därför måste porstorleken vid rumstemperatur finjusteras med 0,002 mm under designen. Till exempel, när målporstorleken är 0,2 mm, kan den faktiska bearbetningsstorleken ställas in på 0,202 mm för att säkerställa att det effektiva området 0,199-0,205 mm kan bibehållas vid extrema temperaturer.
När det gäller sprayvolymkontroll kräver bärbara scenarier en enda sprayvolym mellan 0,05-0,1 ml. För stor kommer att göra att parfymen konsumeras snabbt, och för liten kommer inte att uppnå den ideala doftbevarande effekten. Sprayvolymen är proportionell mot kvadraten på porstorleken, så den måste kontrolleras exakt av porstorleken: enkelsprayvolymen för en 0,15 mm porstorlek är cirka 0,05 ml, 0,2 mm porstorleken är cirka 0,08 ml och 0,25 mm porstorleken är cirka 0,12 ml. I kombination med behovet av portabilitet är 0,2 mm bländaren det bästa valet för både sprayvolym och doftretentionstid.
Dessutom kommer skillnaden i användartryck att orsaka pumptrycksfluktuationer, och bländarens design måste ha en viss grad av anti-interferens. Genom att ställa in ett styrspår (djup 0,05 mm, bredd 0,1 mm) vid öppningens ingång, kan tryckfluktuationer buffras för att säkerställa att avvikelsen för sprutvolymen under olika krafter inte överstiger 10 %. I formutvecklingsstadiet kommer matchningsförhållandet mellan styrspåret och öppningen att optimeras genom att simulera vätsketillståndet under olika presskrafter, och sprayvolymen för varje produktsats kommer att kalibreras i kombination med dess automatiska detektionsutrustning för att säkerställa konsistens.

5. Samverkande design av bländare och andra strukturer

Finfördelningseffekten är resultatet av den synergistiska effekten av flera komponenter såsom öppningen och munstyckets inre flödeskanal, pumpkroppstrycket och ventilstrukturen. Den bästa effekten kan inte uppnås genom att förlita sig på en enda bländarstorlek, och ett "systemdesign"-tänkande måste formas.
När det gäller att matcha flödeskanalen med öppningen bör flödeskanalens diameter vara 5-8 gånger öppningen (till exempel när öppningen är 0,2 mm är flödeskanalens diameter 1-1,6 mm) för att säkerställa att vätskan bildar ett stabilt laminärt tillstånd innan den kommer in i öppningen och undvika ojämn finfördelning orsakad av turbulens. Samtidigt måste hörnen på flödeskanalen anta bågövergång (radie inte mindre än 0,5 mm) för att minska vätskans flödesmotstånd och kontrollera tryckförlusten inom 5%.
Matchningen av pumpkroppstrycket och öppningen måste bestämmas genom steg-för-steg-testning. Pumpkroppstrycket för ett 15 mm kort munstycke är vanligtvis mellan 0,3-0,5 MPa och öppningen måste balanseras med trycket: 0,15 mm öppning är lämplig för 0,3-0,4 MPa tryck, 0,2 mm öppning är lämplig för 0,4-0,45 MPa tryck, och 0,5 mm apertur är lämplig för 0,5 MPa. Felöverensstämmelse mellan tryck och öppning kommer att leda till problemet med "för högt tryck gör att dropparna blir för fina och lätta att förflyktiga, medan för lågt tryck gör att dropparna blir för grova och lätta att droppa".

6. Verifierings- och optimeringsprocess för bländardesign

För att säkerställa att bländardesignen uppnår bästa effekt måste ett komplett verifieringssystem upprättas, som omfattar laboratorietester och simulering av faktiska användningsscenarier.
Laboratorietester inkluderar: 1. Test av droppstorleksfördelning, med hjälp av en laserpartikelstorleksanalysator för att detektera spridningsintervallet för droppdiametrar. Under optimala förhållanden bör 90 % av droppdiametrarna koncentreras i intervallet 10-20μm; 2. Sprayvinkeltest, sprayvinkeln på ett högkvalitativt munstycke bör kontrolleras till 30°-45°. För bred kommer att göra att sprayen sprids och för smal kommer att resultera i en för liten täckning. 3. Hållbarhetstest, efter kontinuerlig pressning 1000 gånger, måste öppningsstorleksändringen vara mindre än 0,002 mm och sprayvolymens dämpningshastighet får inte överstiga 5 %.
Faktisk scenariosimulering måste ta hänsyn till användarvanor, som att testa spraystabiliteten vid olika hållvinklar (0°-45°) för att säkerställa att öppningsdesignen fortfarande kan bibehålla enhetlig finfördelning när den används icke-vertikalt. Den kostnadsfria provtagnings- och provleveranstjänsten som tillhandahålls av Zhangjiagang XinYe Chemical Sprayer Co., Ltd kan hjälpa kunder att verifiera bländardesigneffekten i faktiska användningsscenarier, och snabbt justera formparametrar baserat på feedback, och förverkliga den effektiva implementeringen av designplanen genom sin oberoende verkstad för formutveckling.
